商品一覧
リジット基板用金型
リストの画像リジット基板
●基材:紙フェノール基板/ガラスコンポジット基板/ガラスエポキシ基板/テフロン基板/コンポジット基板/ハロゲンフリー基板
 など

●構造
 片面基板/両面基板/多層基板/ビルドアップ基板など

●金型構造
 ◎総抜き型:一般的なプリント基板用金型です。

 ◎穴抜き型:一次・二次型の一次型や、外形打抜きの無い金型。

 ◎プッシュバック:数取り基板の部品実装を容易に行うため、打ち抜いた製品個片を
  外枠にプッシュバックします。

 ◎シェービング:基板バリ・基板屑を最小限に抑える為の工法です。

 ◎端面スルーホールカット:基板端面のスルーホールを潰さず、バリなしで打ち抜きます。
リジットフレキ基板
リストの画像リジットフレキ基板
リジットとフレキシブルが混在する基板。これを一度に打ち抜きいたします。金型精度はミクロン単位の切刃クリアランス設定が必要になります。また、リジットとフレキの基板厚みを考慮しながらの金型作製も必要となります。
フレキシブル基板
リストの画像フレキシブル基板
フィルムシート上にパターンが形成された基板です。自由に曲げる事が出来ます。
穴形状の抜きと外形加工の同時加工が可能です。
写真はハーフカット製品です。
金属基板
リストの画像金属基板
紙フェノールやガラス基材と違い、ベース材料に金属を使った基板です。最近ではアルミベースのLED向け基板が多く出回っております。
3次元形状打ち抜き金型
リストの画像3次元形状打ち抜き金型
基板以外にPETフィルムなどの3次元形状シート打ち抜き金型の設計・作製も行っております。
その他の製品
リストの画像その他の製品

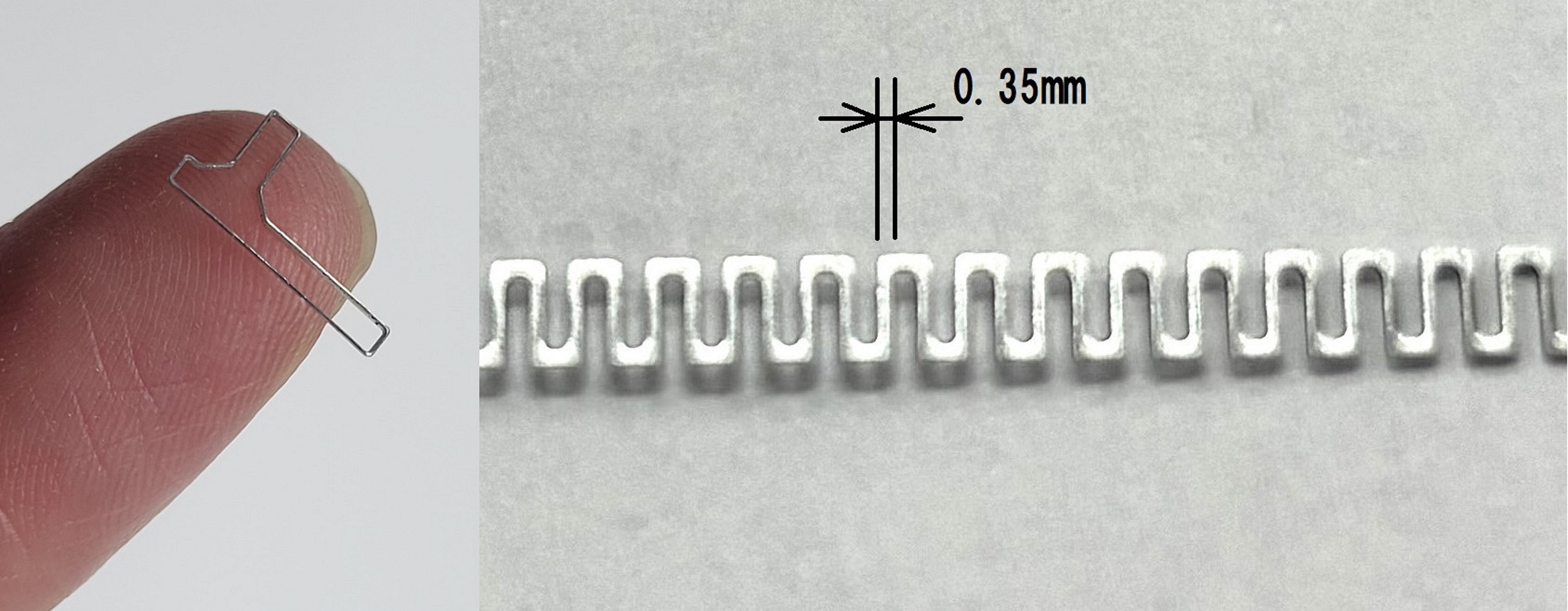

基板以外にもPETフィルム、カード、エンボス加工、金属板の打ち抜きなど、様々な打ち抜き品に金型対応いたしますので、お気軽にご相談下さい。
